基本產品信息
1、類型:可編程人機界面
2、系列:SP5000系列
3、顯示屏尺寸:12"
4、型號:PFXSP5600TPD
5、全球代碼:PFXSP5600TPD
6、產品特點: 12" DC 畫面自動縮放 亮度自適應 (精良顯示模塊)
顯示屏類型:TFT 真彩 LCD | 顯示尺寸:12.1"
分辨率:1024 x768像素(XGA) | 自動縮放:支持 | 有效顯示面積:W245.76 x H184.32 mm
顯示顏色:1600萬色 | 背光燈:白色LED (用戶不可自行更換。需要更換時,請聯系當?shù)豍ro-face分支機構)
背光燈壽命:50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的25%) | 亮度調節:0~100 (可通過觸摸面板或軟件進行調節) | 光線感應:支持
觸摸面板類型:電阻式(模擬、單點觸摸) | 觸摸面板分辨率:1,024 x 1,024 | 觸摸面板壽命:1,000,000次以上
輸入電壓:12~24 Vdc | 額定電壓:10.8~28.8 Vdc | 電壓降:5ms以下(24V)1.25ms以下(12V)
功耗:最大21W(不為外部供電:18W以下,背光燈20%調節11W以下,待機模式6W以下)
瞬時電流:30 A以下 | 干擾電壓:1000Vp-p; | 脈沖周期:1μs; | 上升時間:1ns(通過噪聲模擬器)
絕緣強度:1,000 Vac,20 mA 小于1分鐘(電源端子和FG端子之間) | 絕緣電阻:500 Vdc, 10 MΩ 以上
環境規格:國際安全標準 CE, UKCA, UL,cUL (508) Listed, EAC, KC
工作溫度:0 ~ 60 °C 存儲溫度:-20 ~ +60 °C | 工作濕度:10~90%RH (無凝露,濕球溫度計溫度: 39°C以下)
存儲濕度:10~90%RH (無凝露,濕球溫度計溫度: 39°C以下) | 防塵:0.1mg/m3以下(絕緣級) 污染等級:2級污染
氣壓(工作海拔):800~1,114hPa (海拔2,000米以下) | 抗振性能:符合IEC/EN61131-2標準
5~9Hz 單振幅:3.5mm | 9~150Hz恒定加速度:9.8m/s2 X、Y、Z軸各10次(100分鐘)
抗沖擊性能:符合IEC/EN61131-2標準,147m/s2,X、Y、Z軸各3次 | 抗快速瞬變/爆發性:IEC 61000-4-4
接觸式放電:6kV(符合IEC/EN61000-4-2,3級標準)
USB(Type-A)接口:USB2.0(USB TYPE-A 接頭)×1,電源電壓:5Vdc±5%,輸出電流:500mA以下 | 通訊距離:5m以下
USB(Mini-B)接口:USB 2.0 (Mini-B) x 1,最大傳輸距離:5米*2
當使用增強型主機+顯示模塊時,每種USB設備僅可連接一個,例如一個USB存儲器、一根傳輸電纜或一個條形碼閱讀器。如果連接了多個相同類型的設備,則只有第一個設備可用
功能接地:接地電阻為100Ω,電纜橫截面積為2mm2(AWG 14)以上,或當?shù)剡m用標準。(FG與SG端子同)
冷卻方式:自然風冷 | 結構:使用了工廠預裝的前置USB保護蓋:符合IP65F、IP67F。使用了前置USB保護蓋(配件):符合IP66F、IP67F、Type 4X/13(僅室內安裝)。

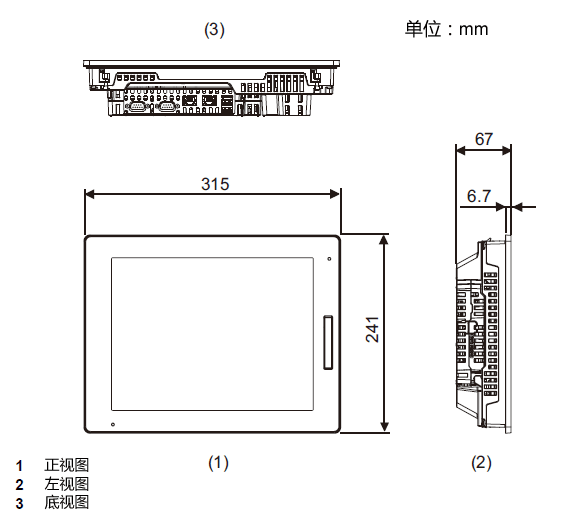

重量:3.2kg以下*3. | 外形尺寸:W315 x H241 x D67 mm
面板厚度:1.6 ~ 5 mm*2
1、人機界面正面安裝于固定面板上,已使用與規格中的標準相當?shù)臈l件對其進行了測試。雖然人機界面的防護等級符合這些標準,但是沾在人機界面上的一些油污即使不會影響人機界面的使用,卻仍有可能對人機界面造成損害。出現這種情況一般是由于人機界面的運行環境中存在汽化油,或低粘性切割油長期附著在人機界面表面上。如果人機界面前面板的保護膜脫落,則可能導致油污滲入人機界面。發生這種情況時,建議您采取其他防護措施。此外,允許范圍以外的油還可能導致前面板塑料外罩變形或被腐蝕。因此,在安裝人機界面之前,請務必確認人機界面運行環境中可能出現的各種情況。如果防水橡皮墊圈已經使用了很長一段時間,或者從面板上卸下了人機界面及其防水橡皮墊圈,則原來的防護等級將無法得到保證。為了保持原來的防護等級,請務必定期更換防水橡皮墊圈。
2、尺寸公差為+1/0mm,倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內,由于面板材質、尺寸、安裝位置和其他設備等原因,面板也可能會發生彎曲。因此,可能需要對安裝表面進行加固。
3、僅適用于顯示模塊。

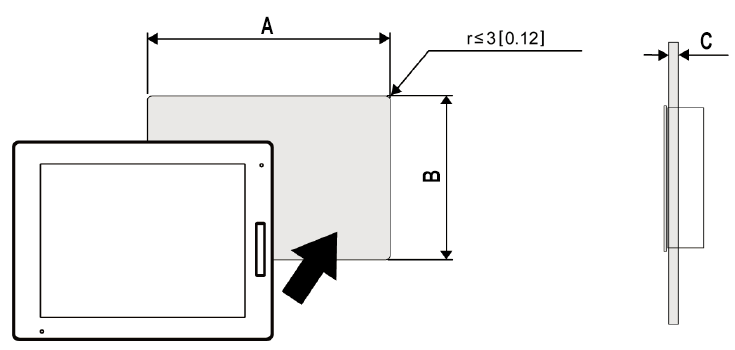

面板開孔尺寸:W301.5 x H227.5 mm

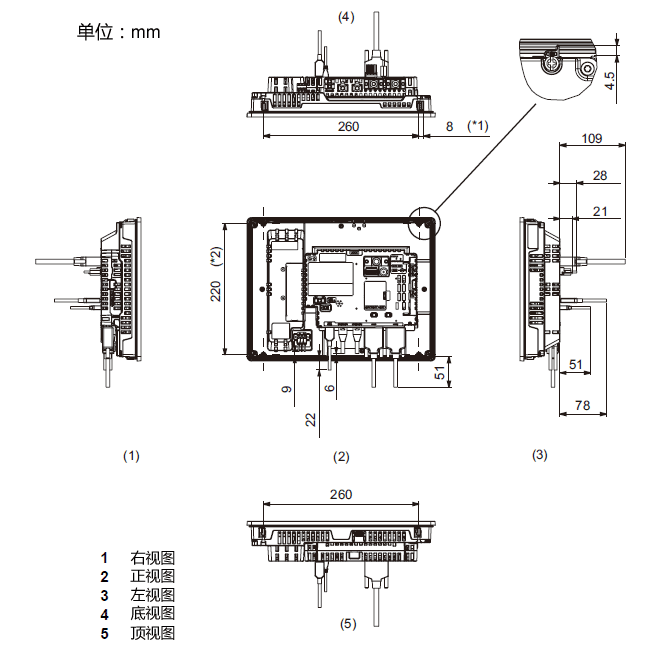

安裝電纜后外形尺寸:
(開放型主機)
1、旋轉的緊固件。
2、安裝緊固螺絲的中心距離。
