顯示屏類型：TFT 真彩 LCD     |     顯示尺寸：12.1"

分辨率：1024 x768像素(XGA)      |     自動縮放：不支持   |   有效顯示面積：W245.76 x H184.32 mm

顯示顏色：1600萬色   |   背光燈：白色LED (用戶不可自行更換。需要更換時，請聯系當?shù)豍ro-face分支機構)

背光燈壽命：50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的25%)      |     亮度調節：0~100 (可通過觸摸面板或軟件進行調節)

觸摸面板類型：電阻式(模擬、單點觸摸)    |    觸摸面板分辨率：1,024 x 1,024     觸摸面板壽命：1,000,000次以上

輸入電壓：12~24 Vdc    |    額定電壓：10.8~28.8 Vdc    |    電壓降：5ms以下（24V）1.25ms以下（12V）

功耗：最大10W（背光燈20%調節5.7W以下、待機模式2.5W以下）

瞬時電流：30 A以下    |    干擾電壓：1000Vp-p；  |    脈沖周期：1μs；  |   上升時間：1ns(通過噪聲模擬器)

絕緣強度：1,000 Vac，20 mA 小于1分鐘(電源端子和FG端子之間)    |    絕緣電阻：500 Vdc, 10 MΩ 以上

環境規格：國際安全標準 CE, UKCA, UL,cUL (508) Listed, EAC, KC

工作溫度：0 ~ 60 °C     存儲溫度：-20 ~ +60 °C     |    工作濕度：10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)

存儲濕度：10~90%RH (無凝露，濕球溫度計溫度: 39°C以下)     |    防塵：0.1mg/m3以下(絕緣級)     污染等級：2級污染

氣壓(工作海拔)：800~1,114hPa (海拔2,000米以下)     |    抗振性能：符合IEC/EN61131-2標準

5~9Hz 單振幅：3.5mm    |    9~150Hz恒定加速度：9.8m/s2  X、Y、Z軸各10次(100分鐘)

抗沖擊性能：符合IEC/EN61131-2標準，147m/s2，X、Y、Z軸各3次    |    抗快速瞬變/爆發性：IEC 61000-4-4

接觸式放電：6kV(符合IEC/EN61000-4-2，3級標準)

功能接地：接地電阻為100Ω，電纜橫截面積為2mm2(AWG 14)以上，或當?shù)剡m用標準。(FG與SG端子同)

冷卻方式：自然風冷      |     結構：使用了工廠預裝的前置USB保護蓋：符合IP65F、IP67F。使用了前置USB保護蓋(配件)：符合IP66F、IP67F、Type 4X/13(僅室內安裝)。

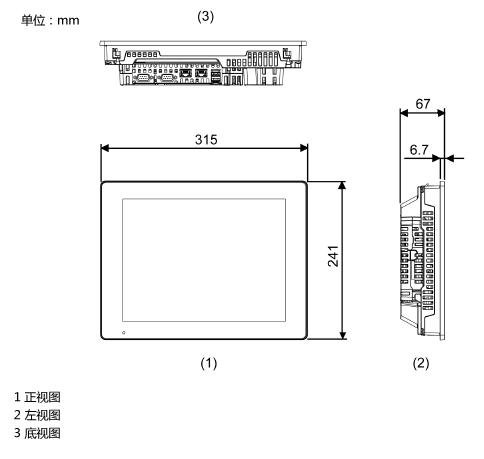

重量：3.2kg以下*3.     |     外形尺寸：W315 x H241 x D67 mm

面板厚度：1.6 ~ 5 mm*2

1、人機界面正面安裝于固定面板上，已使用與規格中的標準相當?shù)臈l件對其進行了測試。雖然人機界面的防護等級符合這些標準，但是沾在人機界面上的一些油污即使不會影響人機界面的使用，卻仍有可能對人機界面造成損害。出現這種情況一般是由于人機界面的運行環境中存在汽化油，或低粘性切割油長期附著在人機界面表面上。如果人機界面前面板的保護膜脫落，則可能導致油污滲入人機界面。發生這種情況時，建議您采取其他防護措施。此外，允許范圍以外的油還可能導致前面板塑料外罩變形或被腐蝕。因此，在安裝人機界面之前，請務必確認人機界面運行環境中可能出現的各種情況。如果防水橡皮墊圈已經使用了很長一段時間，或者從面板上卸下了人機界面及其防水橡皮墊圈，則原來的防護等級將無法得到保證。為了保持原來的防護等級，請務必定期更換防水橡皮墊圈。

2、尺寸公差為+1/0mm，倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內，由于面板材質、尺寸、安裝位置和其他設備等原因，面板也可能會發生彎曲。因此，可能需要對安裝表面進行加固。

3、僅適用于顯示模塊。

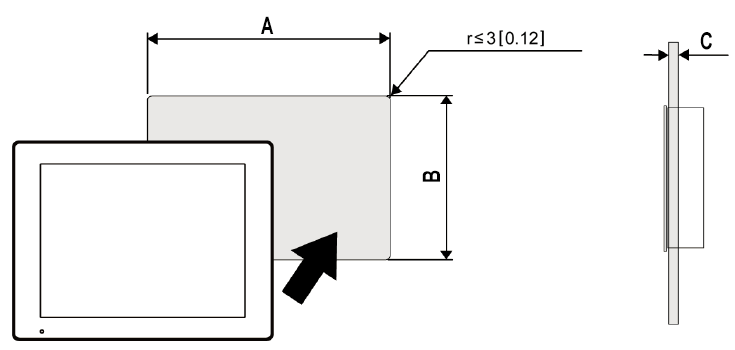

面板開孔尺寸：W301.5 x H227.5 mm

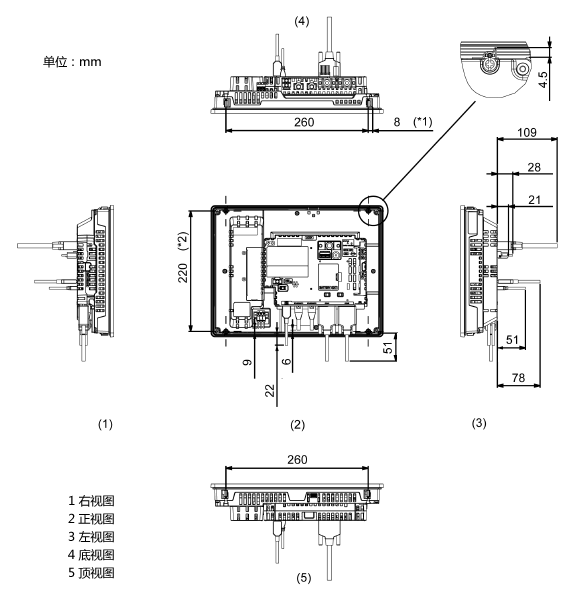

安裝電纜后外形尺寸：

(開放型主機)

1、旋轉的緊固件。

2、安裝緊固螺絲的中心距離。
