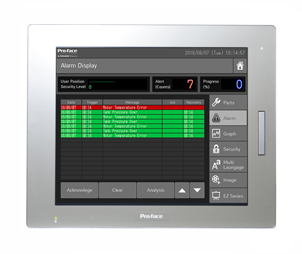

基本產品信息
1、類型:可編程人機界面
2、系列:SP5000系列
3、顯示屏尺寸:15"
4、型號:PFXSP5700TPD
5、全球代碼:PFXSP5700TPD
6、產品特點:15" DC 畫面自動縮放 亮度自適應 (精良顯示模塊)
顯示屏類型:TFT 真彩 LCD | 顯示尺寸:15"
分辨率:1024x768像素(WSVGA) | 有效顯示面積:W304.1 x H228.1 mm
顯示顏色:1600萬色 | 背光燈:白色LED (用戶不可自行更換。需要更換時,請聯系當?shù)豍ro-face分支機構)
背光燈壽命:50,000小時以上(在25℃的環境下連續工作 - 亮度下降至原來的25%) | 亮度調節:可通過觸摸面板或軟件進行16級調節
觸摸面板類型:電阻式(模擬、單點觸摸) | 觸摸面板分辨率:1,024 x 1,024 觸摸面板壽命:1,000,000次以上
輸入電壓:24 Vdc | 額定電壓:10.8~28.8 Vdc | 電壓降:12V 5ms以下(6V 1.25ms以下 )
最大功耗:22W(不為外部供電19W以下,關閉背光燈6W以下,背光燈調節20%11W以下)
瞬時電流:30 A以下 | 干擾電壓:1000Vp-p; | 脈沖周期:1μs; | 上升時間:1ns(通過噪聲模擬器)
絕緣強度:1,000 Vac,20 mA 小于1分鐘(電源端子和FG端子之間) | 絕緣電阻:500 Vdc, 10 MΩ 以上
環境規格:國際安全標準 CE, UKCA, UL,cUL (508) Listed, EAC, KC
工作溫度:0 ~ 50 °C 存儲溫度:-20 ~ +60 °C | 工作濕度:10~90%RH (無凝露,濕球溫度計溫度: 39°C以下)
存儲濕度:10~90%RH (無凝露,濕球溫度計溫度: 39°C以下) | 防塵:0.1mg/m3以下(絕緣級) 污染等級:2級污染
氣壓(工作海拔):800~1,114hPa (海拔2,000米以下) | 抗振性能:符合IEC/EN61131-2標準
5~9Hz 單振幅:3.5mm | 9~150Hz恒定加速度:9.8m/s2 X、Y、Z軸各10次(100分鐘)
抗沖擊性能:符合IEC/EN61131-2標準,147m/s2,X、Y、Z軸各3次 | 抗快速瞬變/爆發性:IEC 61000-4-4
接觸式放電:6kV(符合IEC/EN61000-4-2,3級標準)
USB(Type-A)接口:USB2.0(USB TYPE-A 接頭)×1;
電源電壓:5Vdc±5%; | 輸出電流:500mA以下; | 通訊距離:5m以下
USB(Micro-B)接口:USB2.0(USB Micro-B 接頭)×1; | 最大傳輸距離:5米;
當使用增強型主機+顯示模塊時,每種USB設備僅可連接一個,例如一個USB存儲器、一根傳輸電纜或一個條形碼閱讀器。
如果連接了多個相同類型的設備,則只有第一個設備可用。
功能接地:接地電阻為100Ω,電纜橫截面積為2mm2(AWG 14)以上,或當?shù)剡m用標準。(FG與SG端子同)
冷卻方式:自然風冷 | 結構:使用了工廠預裝的前置USB保護蓋:符合IP65F、IP67F。
使用了前置USB保護蓋(配件):符合IP66F、IP67F、Type 4X/13(僅室內安裝)。
外形尺寸:W397 x H296 x D67 mm | 重量:4.5kg以下*3 | 面板厚度:1.6 ~ 5 mm*2
1、本產品的正面安裝于固定面板上,已使用與規格中的標準相當?shù)臈l件對其進行了測試。
2、尺寸公差為+1/0mm,倒角半徑小于R3。即使安裝面板的厚度在“面板開孔尺寸”建議的范圍之內,由于面板材質、尺寸、安裝位置和其他設備等原因,面板也可能會發生彎曲。因此,可能需要對安裝表面進行加固。
3、僅適用于顯示模塊。

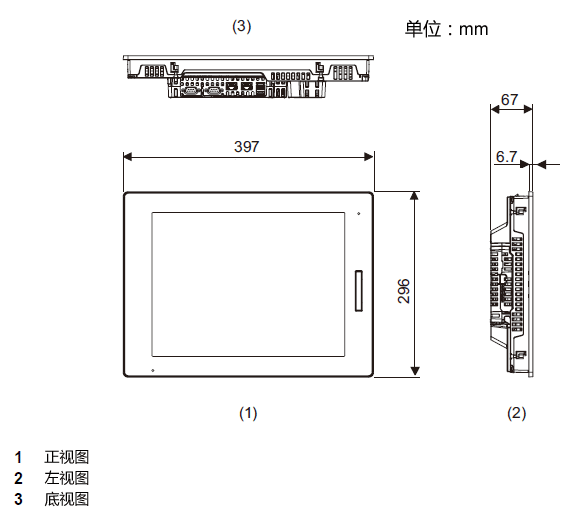

外形尺寸:

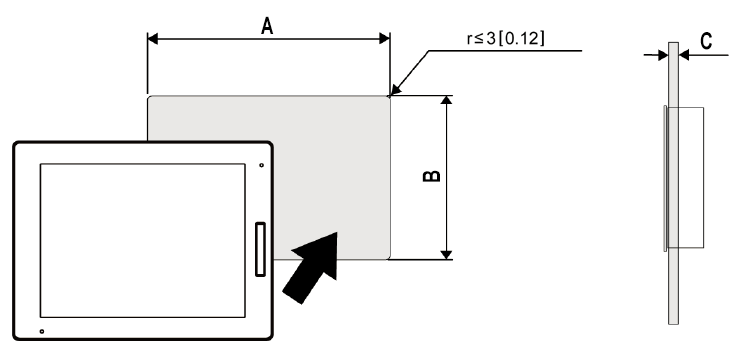

面板開孔尺寸:W383.5 x H282.5 mm

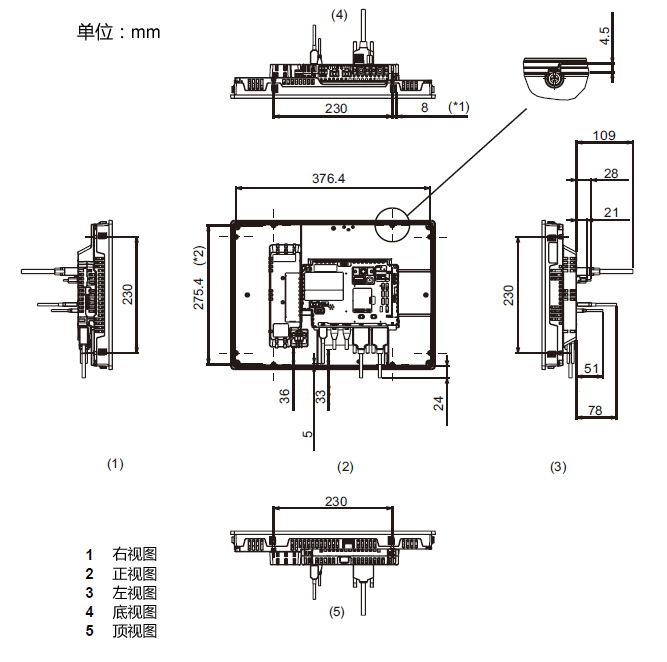

安裝電纜后外形尺寸:
(開放型主機)
*1旋轉的緊固件。
*2安裝緊固螺絲的中心距離。
